Lag elegante skjøter raskt og enkelt. Passer til alle typer freser.
– Leveres i to størrelser.
– Massivt stålhus.
– Presisjonslaserskåret mal av 4 mm galvanisert stålplate.
– Robuste kantstoppere.
– Justeringsstoppere som gjør det enkelt å feste arbeidsstykket til jiggen.
– Robuste klemmeskinner i stål.
– Enkel å bruke og sette opp.

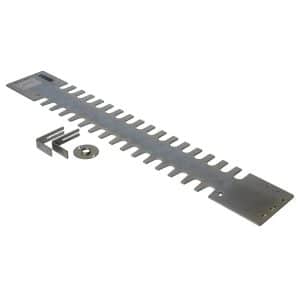

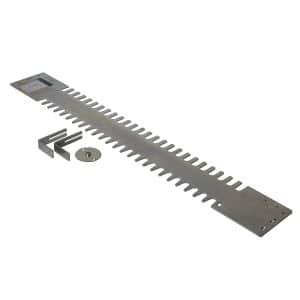

– Jigger for små overlappede svalehaler, boksfuger og gjennomgående svalehaler finnes som tilbehør.
– Spesialgjengede hull for kantstoppere.

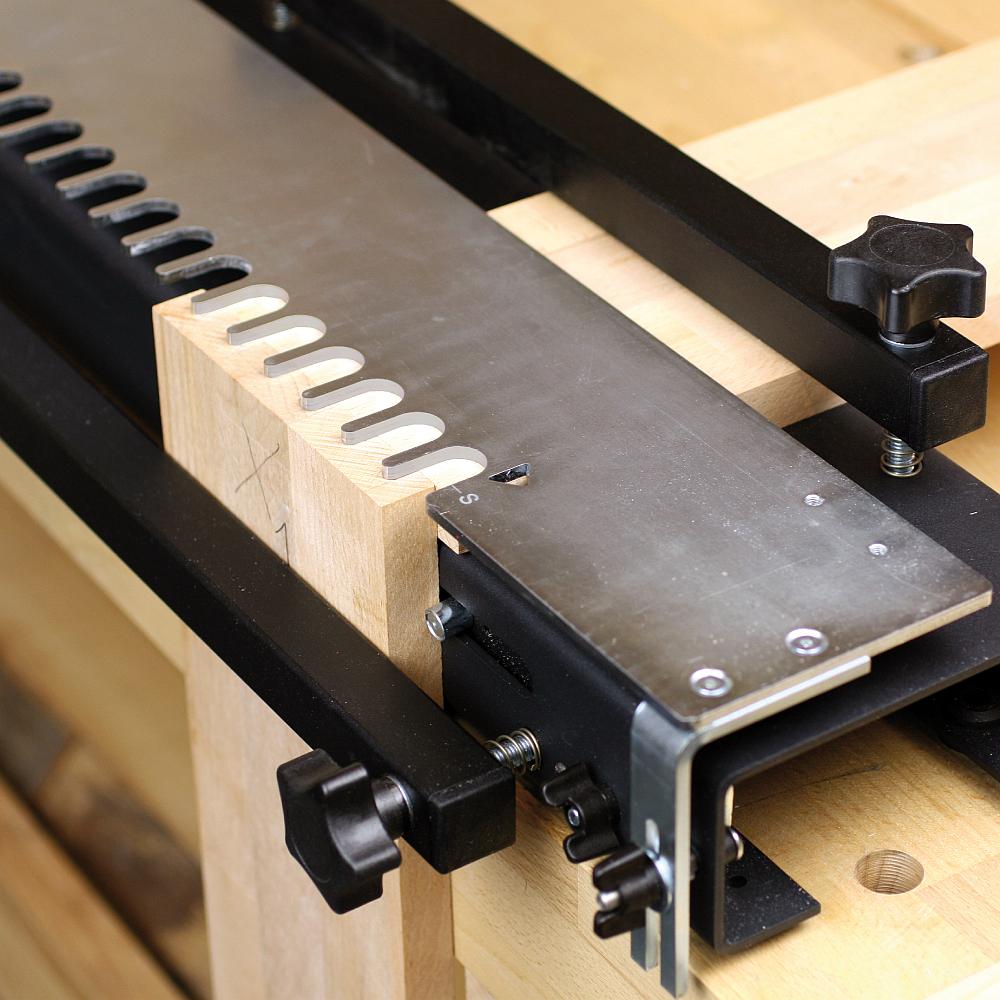

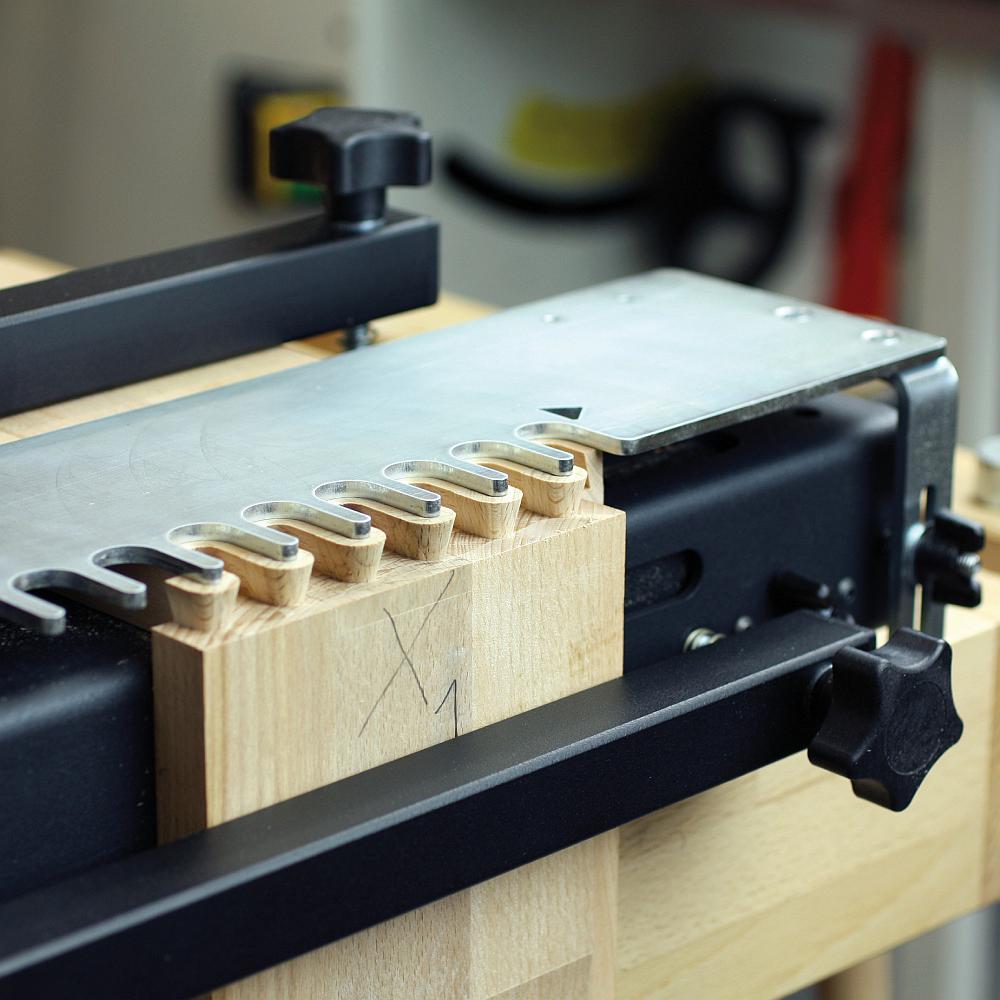

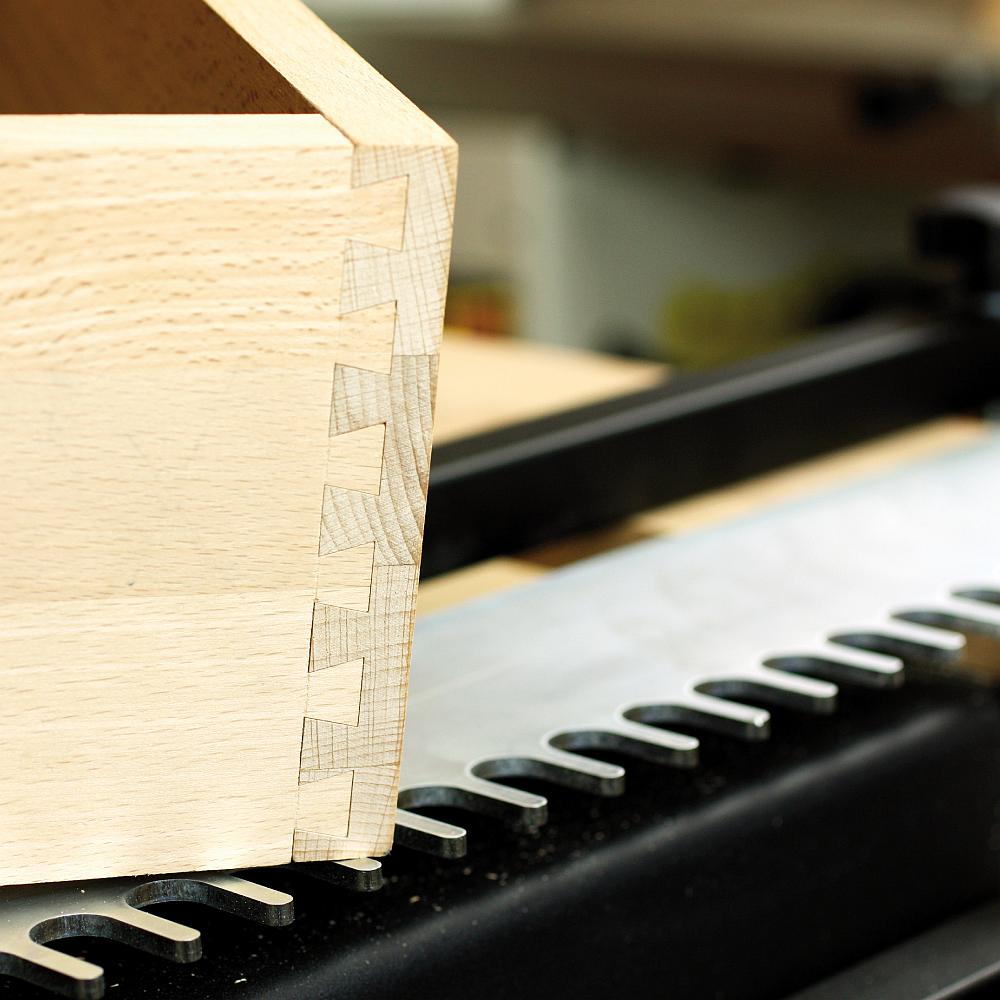

IGM Dovetail Jig kan brukes til å skjære halve blinde svalehaler med overfres og fresebit. Den halve svalehaleskjøten er vanligvis ideell for å lage skuffer av massivt tre. Takket være de valgfrie malene kan du lage alle slags forskjellige skjøter, for eksempel boksskjøter eller gjennomgående svalehaleskjøter, som vanligvis brukes når du lager møbler i heltre, smykkeskrin eller beholdere i heltre. De robuste klemmene kan også holde større arbeidsstykker. Det er bare å klemme arbeidsstykket fast på jiggen, feste den valgte malen, stille inn fresedybden og frese ut den valgte skjøten ved hjelp av styrehylsen som er festet på maskinen. Dovetail-jiggen er produsert i Tsjekkia.
Spesifikasjon:
– Svalehalestørrelse: 12,7 mm 14°
– Arbeidsstykkets tykkelse: 11 – 25 mm
– FD300-arbeidsstykkets bredde: 610 mm
– Størrelse på føringshylse: 15,8 x 4
– Overfresbunn dia. maks: 180 mm

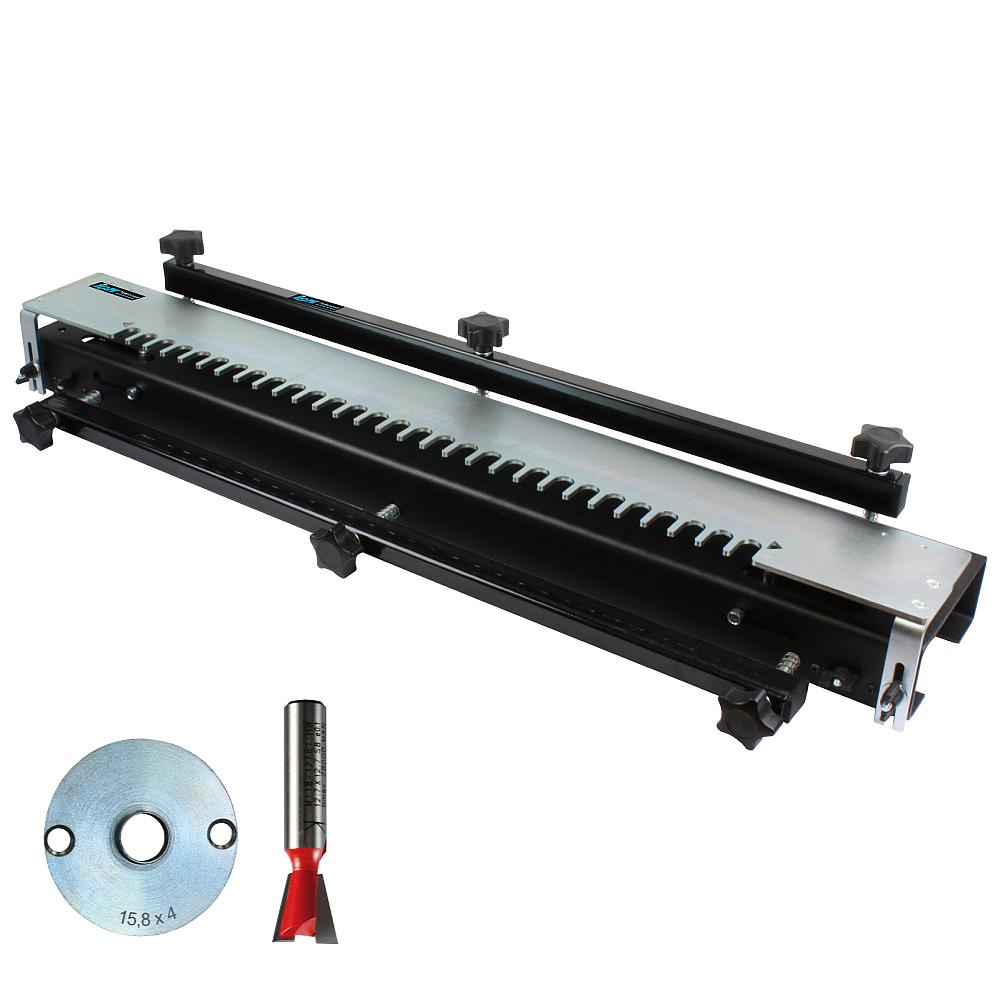

Leveres med:
– Komplett svalehalesjigg
– 12,7 mm mal for halvblind svalehale
– Føringshylse D 15,8 mm, 4 mm
– Svalehalefresbit 12,7 x 12,7 mm 14° skaft 8 mm
– Bruksanvisning
Noen typer freser støtter kanskje ikke IGM-styrehylse. Du kan utjevne denne forskjellen ved hjelp av en FRB170 Universal klar base, som du fester på basen av overfresen din, sentrerer den nøyaktig og monterer IGM-føringshylsen på den. Kode FRB170.
