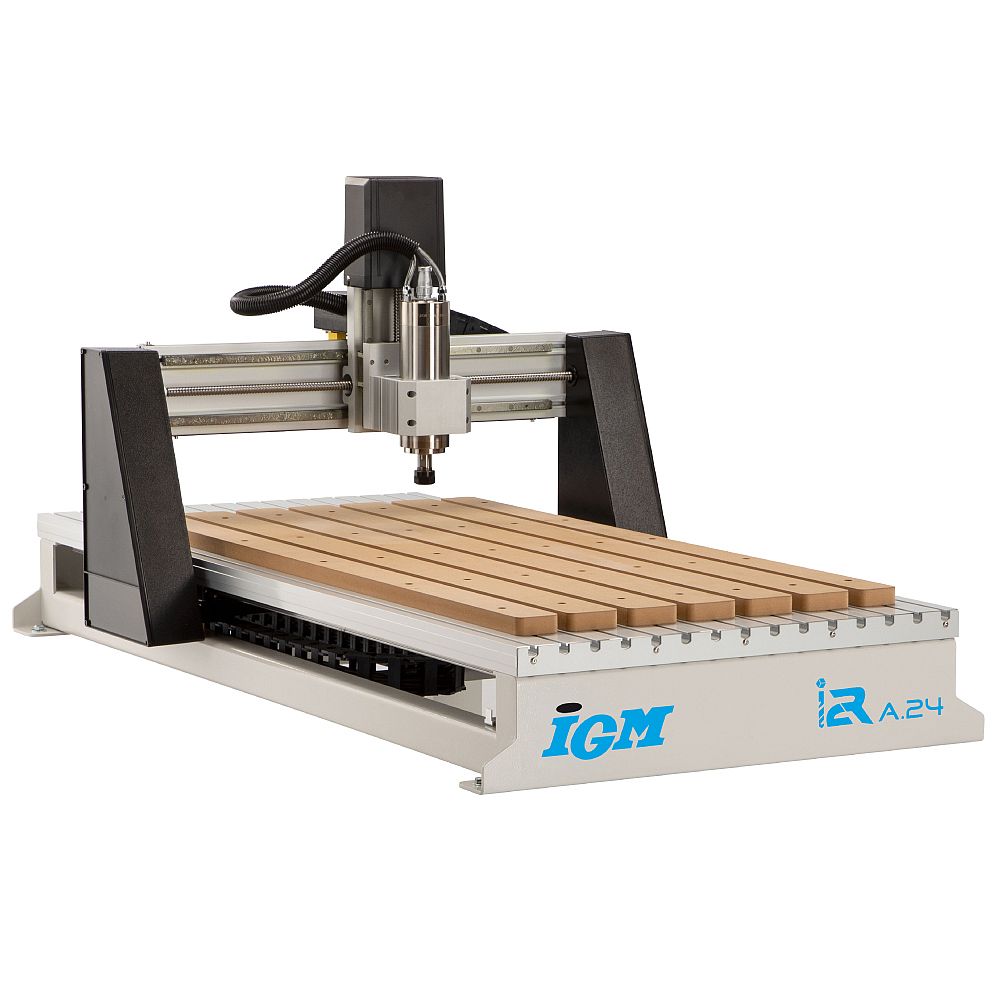

Liten 3-akset 2D- og 3D-CNC-fres IGM i2R A24 for tre, plast og metall, med en 2200 W spindel og et arbeidsområde på 610 x 1220 mm. Enkel styring via UCCNC-programvare og nærhetssensorer for nøyaktig aksekalibrering.
– Væskekjølt spindel på 2,2 kW.
– Spindelens arbeidsområde 610 x 1220 x 150 mm (X x Y x Z).
– Kuleskruer med høy presisjon.
– Prismatiske styreskinner på hver akse.
– Integrert magnetisk sensor på hver akse.
– Berøringssensor på Z-aksen.
– Presis og flat bordplate i aluminium med T-spor og MDF-plater.
– 2D- og 3D-maskinering.
– Enkel maskinstyring ved hjelp av PC og 3D-prosjektvisualisering i sanntid.
– Repetisjonsnøyaktighet 0,05 mm.

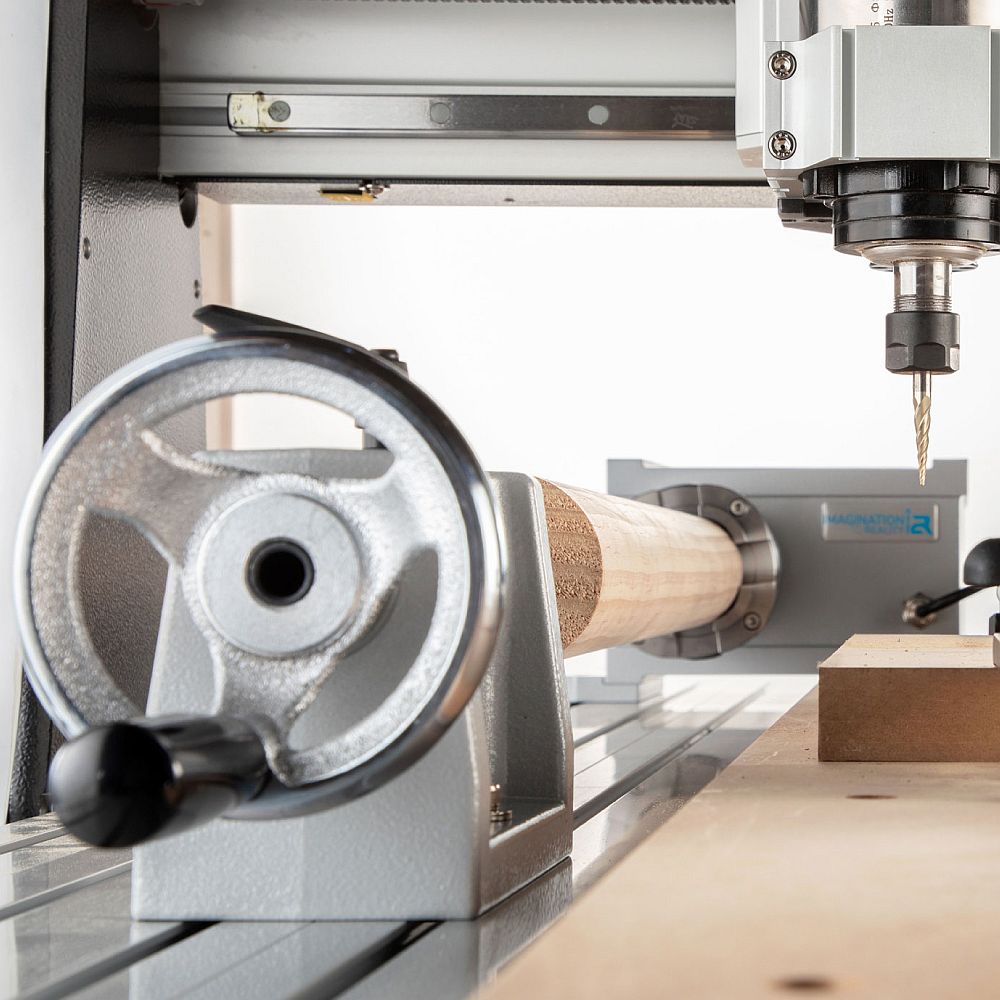

IGM i2R CNC-ruteren i A-serien er en av markedets beste CNC-rutere i små format, og kombinerer presisjon, høy ytelse, lang levetid, brukervennlighet og moro i ett. Den er utviklet for både hobbybrukere, små bedrifter og profesjonelle, og kan oppgraderes med mange funksjoner, for eksempel et rotasjonssett for maskinering med 4. akse. Overfreseren styres på en Windows-PC via UCCNC-programvaren, et svært intuitivt grensesnitt med mange alternativer som er praktiske selv for nye eller uerfarne CNC-operatører.

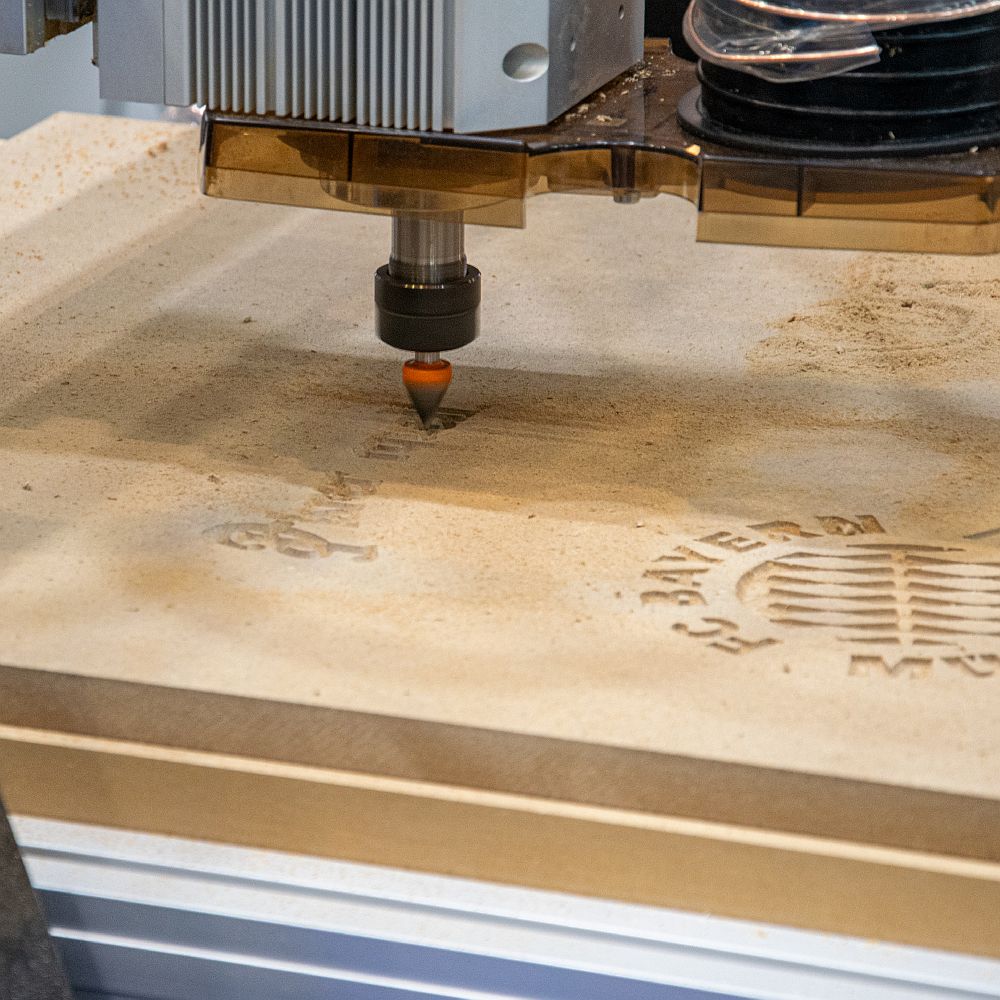

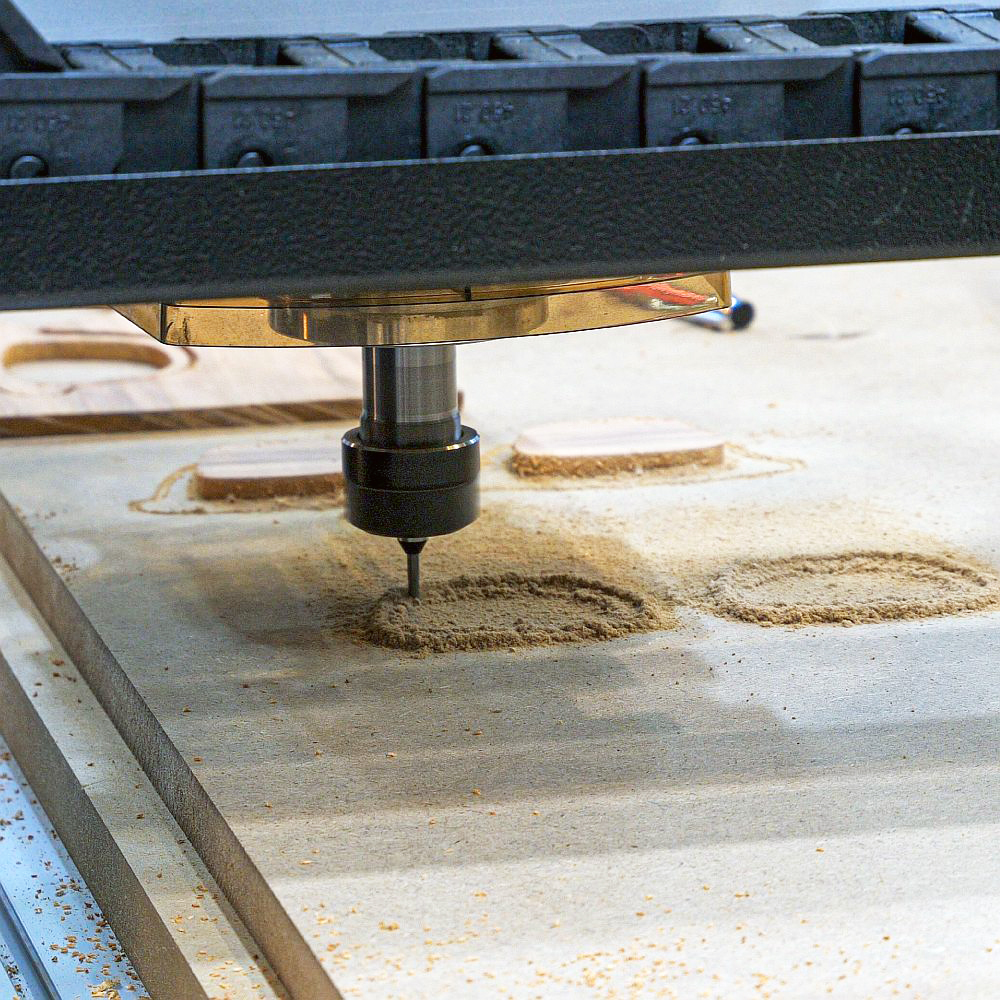

IGM i2R A-series CNC-ruter kan bearbeide alle trebaserte materialer, skum, polystyren, messing og aluminium. Den er designet for 2D-kutting av møbeldeler, intarsia, 3D-modeller, skulpturer, prøver og prototyper, eller for merking og etikettering.

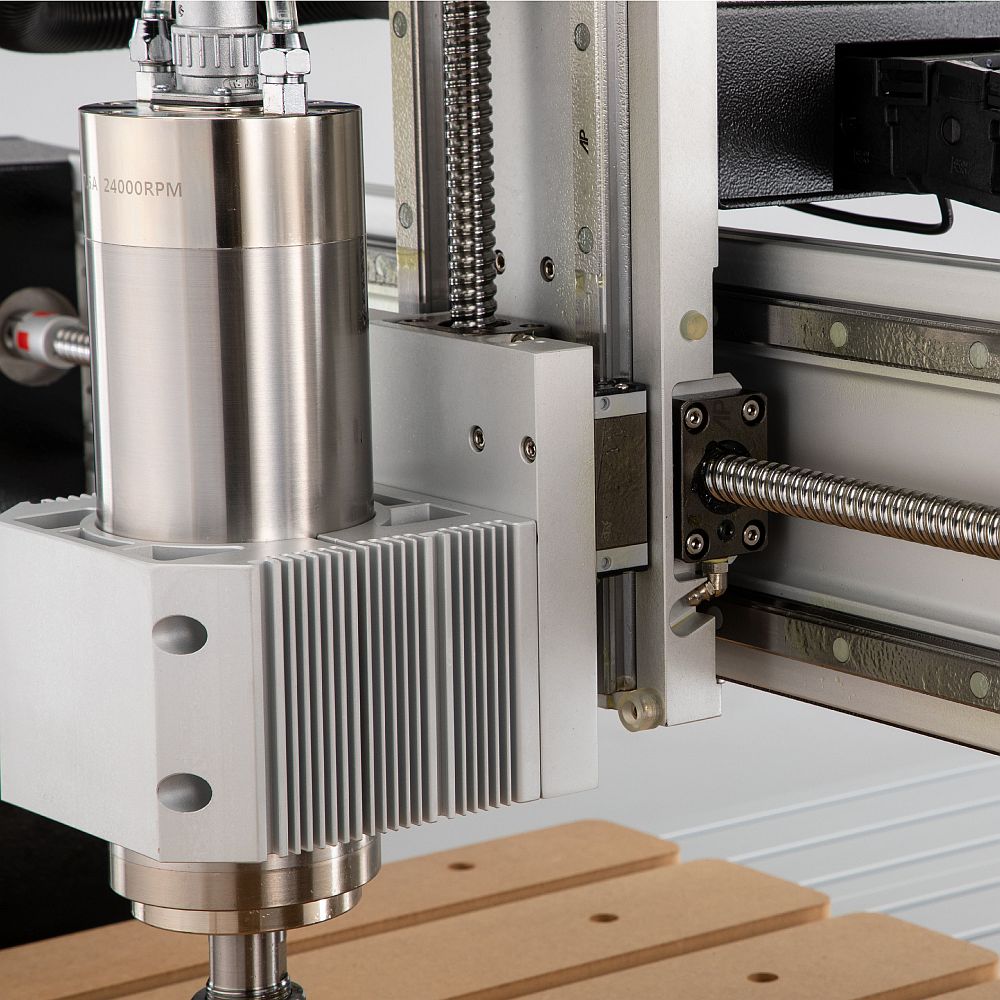

A24 har ekstremt presis vandring på 16 mm kuleskruer og prismatiske føringsskinner av høy kvalitet med lav friksjon på hver akse. Av denne grunn finner du ingen drivremmer eller girkasser som kan redusere presisjonen og forårsake vibrasjoner. Både kuleskruene og føringsskinnene er utstyrt med resirkuleringslagre som tåler høye belastninger i alle retninger, samtidig som de gir svært lav klaring og uovertruffen nøyaktighet.

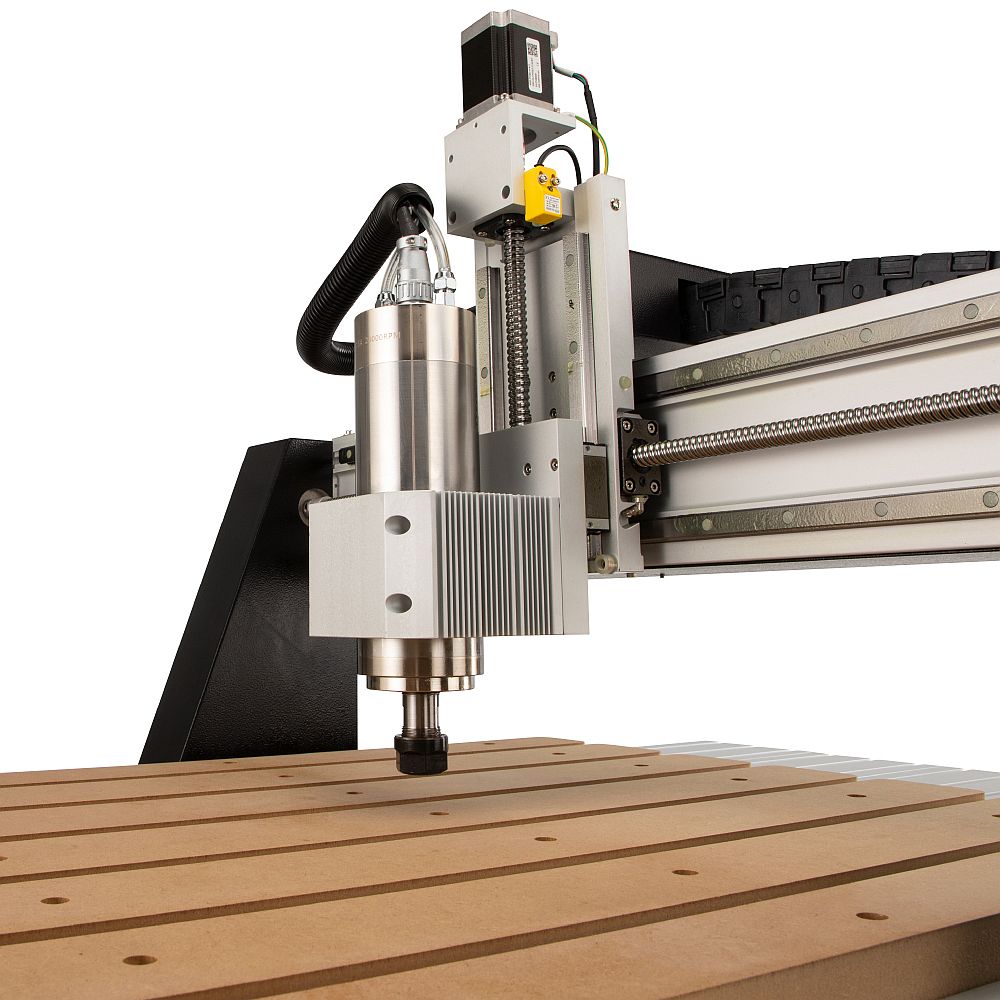

I stedet for den vanlige luftkjølte spindelen har i2R A-serien en kraftig 2200 W væskekjølt spindel, noe som øker levetiden og ikke minst ytelsen. Det kraftige kjølesystemet i kombinasjon med kraftige trinnmotorer med høyt dreiemoment sørger for at maskinen kan arbeide kontinuerlig hele dagen uten avbrudd.

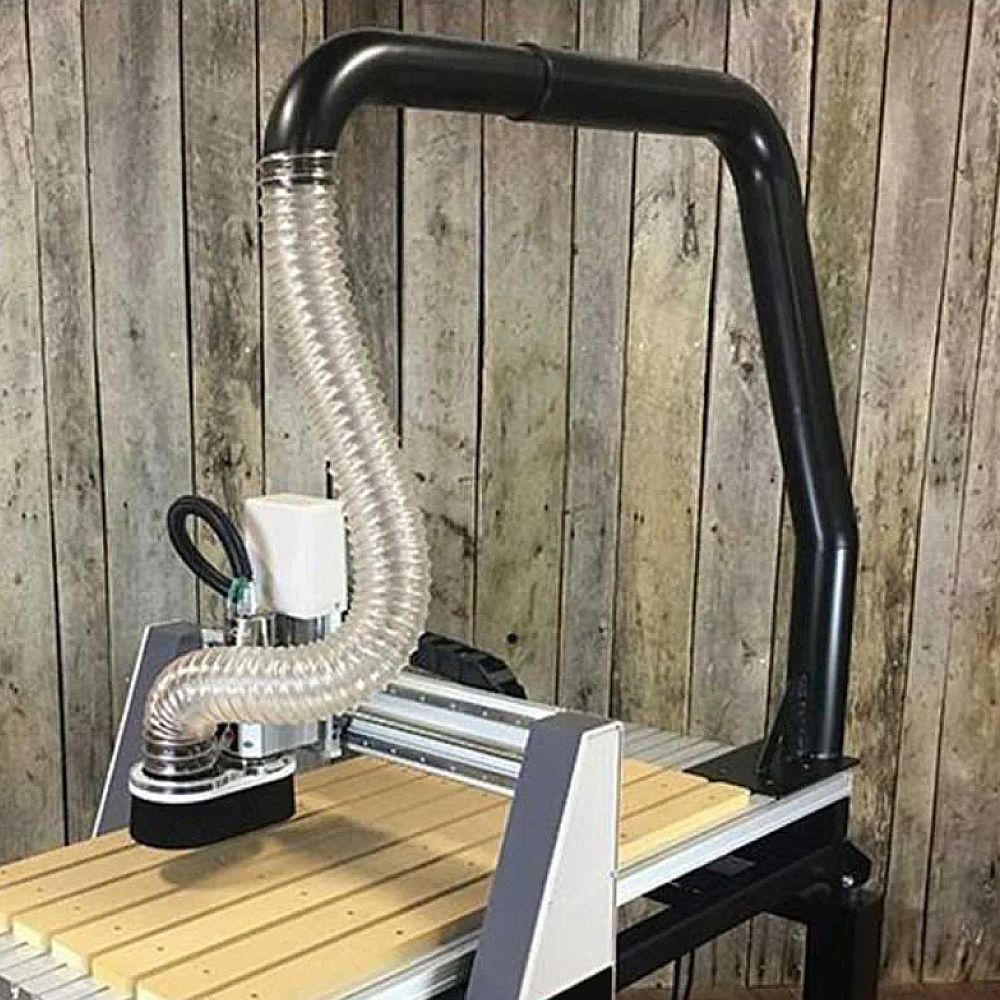

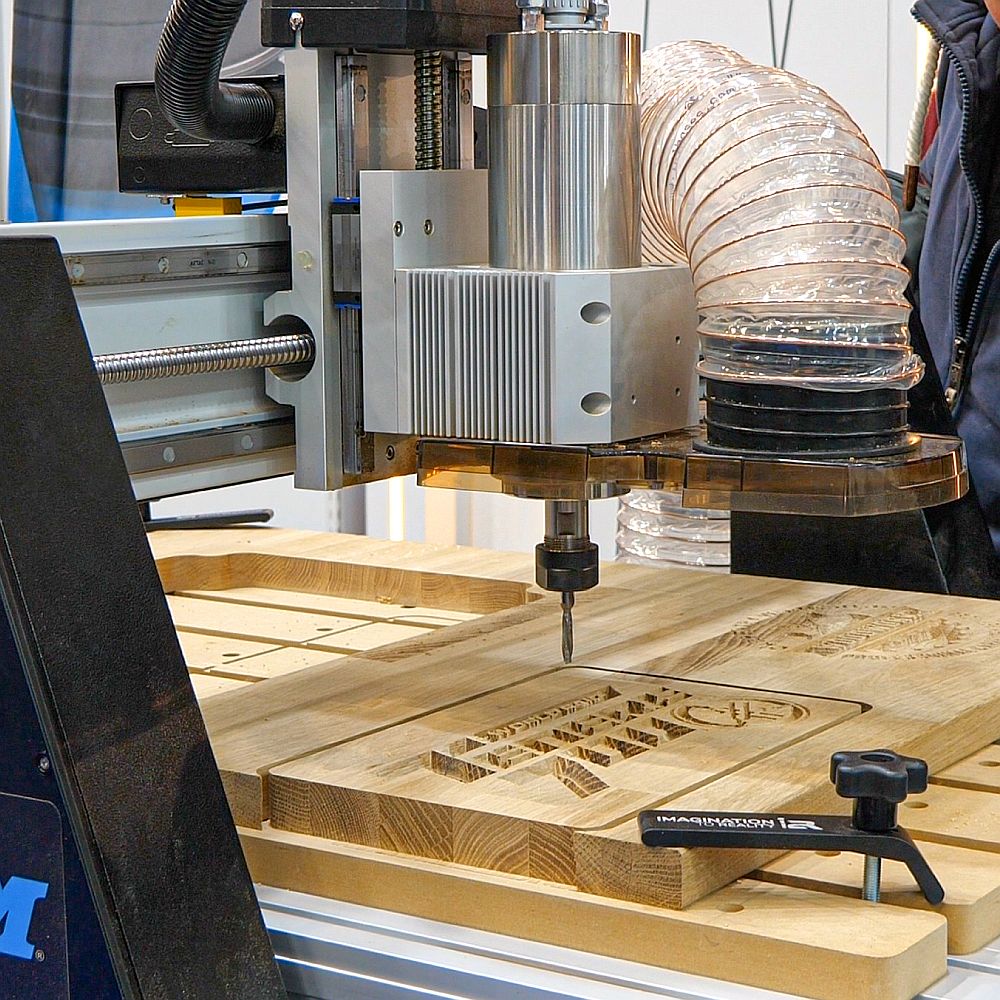

En solid, sveiset stålramme bærer en massiv, 40 mm tykk bordplate i aluminium med integrerte MDF-plater som holder arbeidsstykket perfekt i vater og beskytter verktøyene og bordplaten mot skader under skjæring. Mellom MDF-platene er det T-spor for montering av klemmer og annet tilbehør, for eksempel en støvarm eller et 4. akses rotasjonssett.

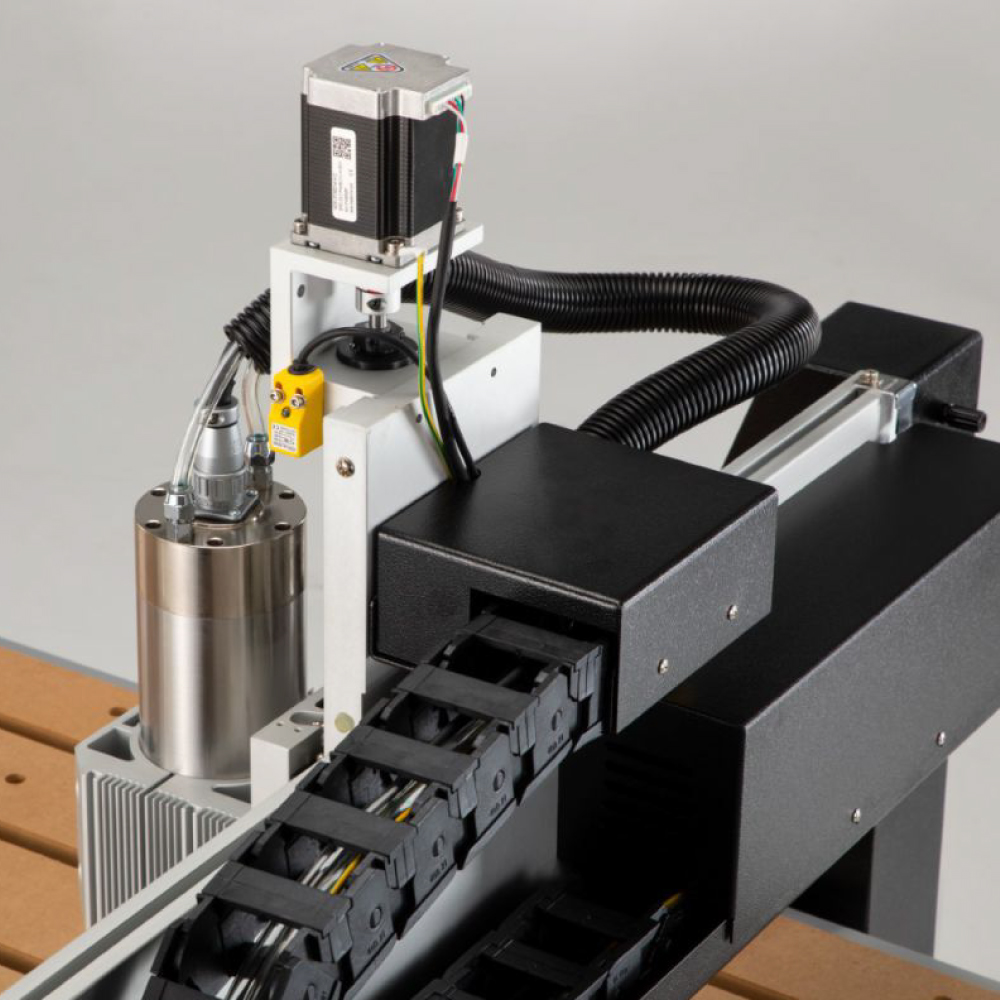

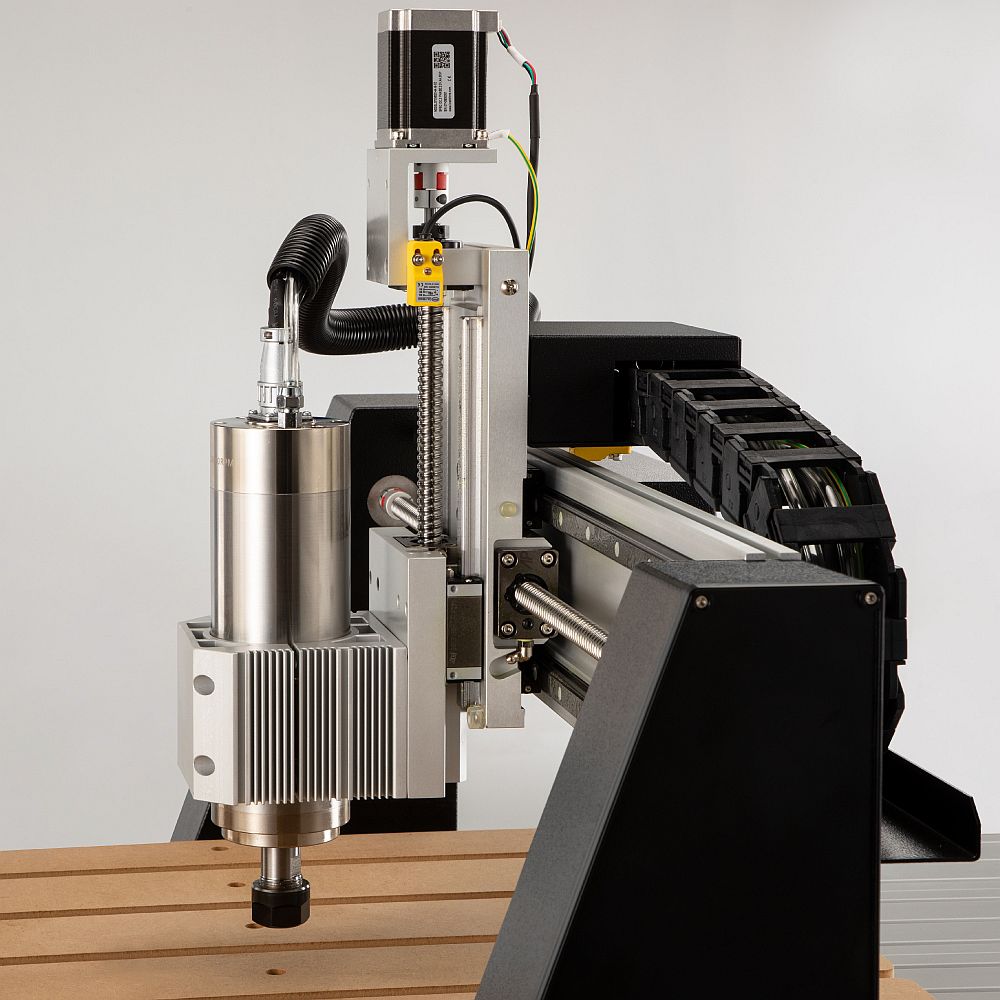

I motsetning til andre konkurrerende maskiner er i2R CNC-fresen utstyrt med magnetiske nærhetssensorer på hver akse for å forhindre at gantryet støter mot endestoppere ved grenseposisjoner. Dette gjør det mulig å bruke en HOME-knapp som kalibrerer alle tre aksene. Etter at kalibreringen er fullført, vet maskinen nøyaktig hvor spindelen befinner seg i forhold til arbeidsflaten. Alle kabler og kjølerør er beskyttet mot utilsiktet frakobling, skade eller klemming fordi de er integrert og innkapslet i en fleksibel nylonkabelkjede.

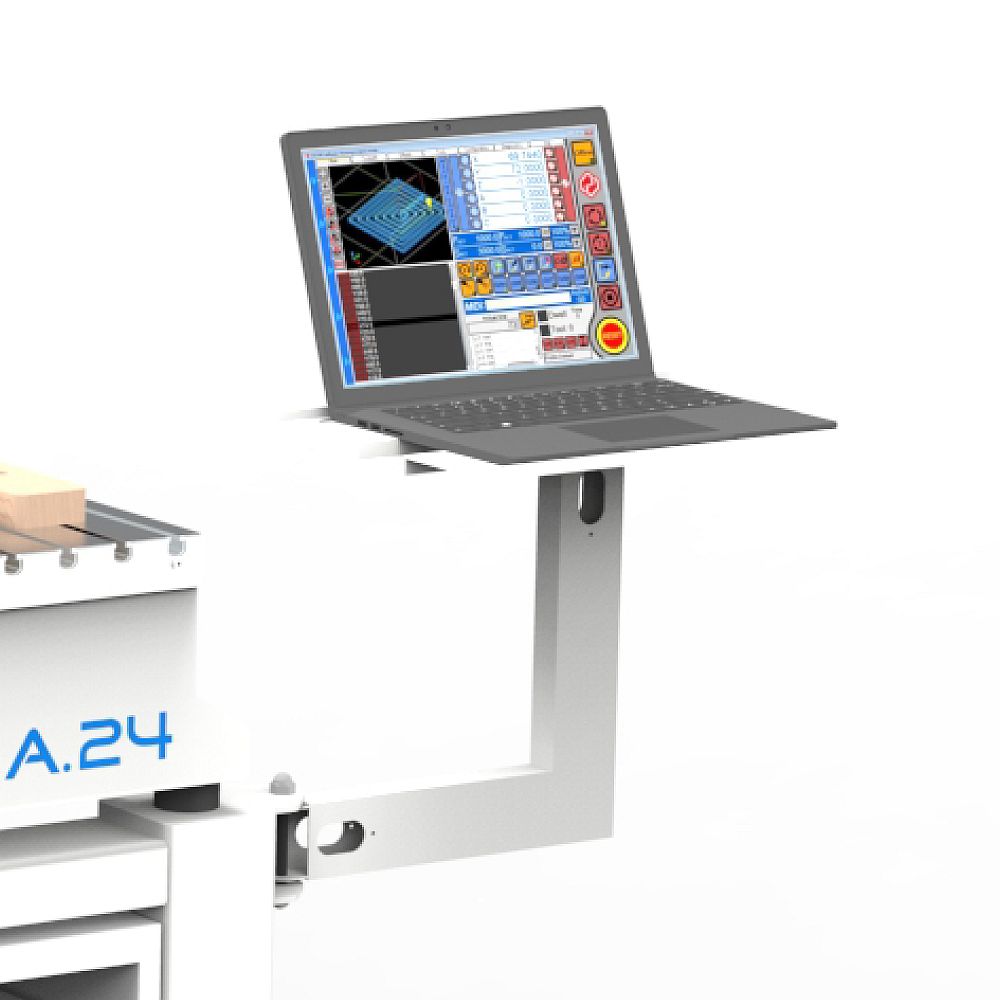

Programvaren UCCNC, som leveres med en lisens, gir sanntidsvisualisering av hvert trinn i den bærbare datamaskinen. Med UCCNC kan du styre CNC-maskinens bevegelser og parametere, måle verktøyhøyden med Z-aksens berøringssensor, arbeide med den fjerde aksen og overvåke fremdriften i arbeidet i både en 2D- og 3D-forhåndsvisning. UCCNC er maksimalt kompatibel med Windows OS, slik at du kan styre i2R-ruteren med en Xbox-kontroller (ikke inkludert).
UCCNC-programmet styrer maskinen, men du må opprette prosjektet ditt et annet sted. Det er her CAD/CAM-programvaren kommer inn i bildet. Denne programvaren eksporterer det ferdige prosjektet i G-kode, som enkelt lastes opp til UCCNC med et tastetrykk. Deretter er det bare å justere maskinen til arbeidsstykket og begynne å jobbe. På grunn av arbeidsområdet til A24-modellen anbefaler vi at du kjøper programvaren VCarvePro, som gjør det mulig å lage prosjekter på hele arbeidsområdet på 610 x 1220 mm. Med VCarveDesktop kan du lage prosjekter i et begrenset arbeidsområde på opptil 610 x 610 mm.

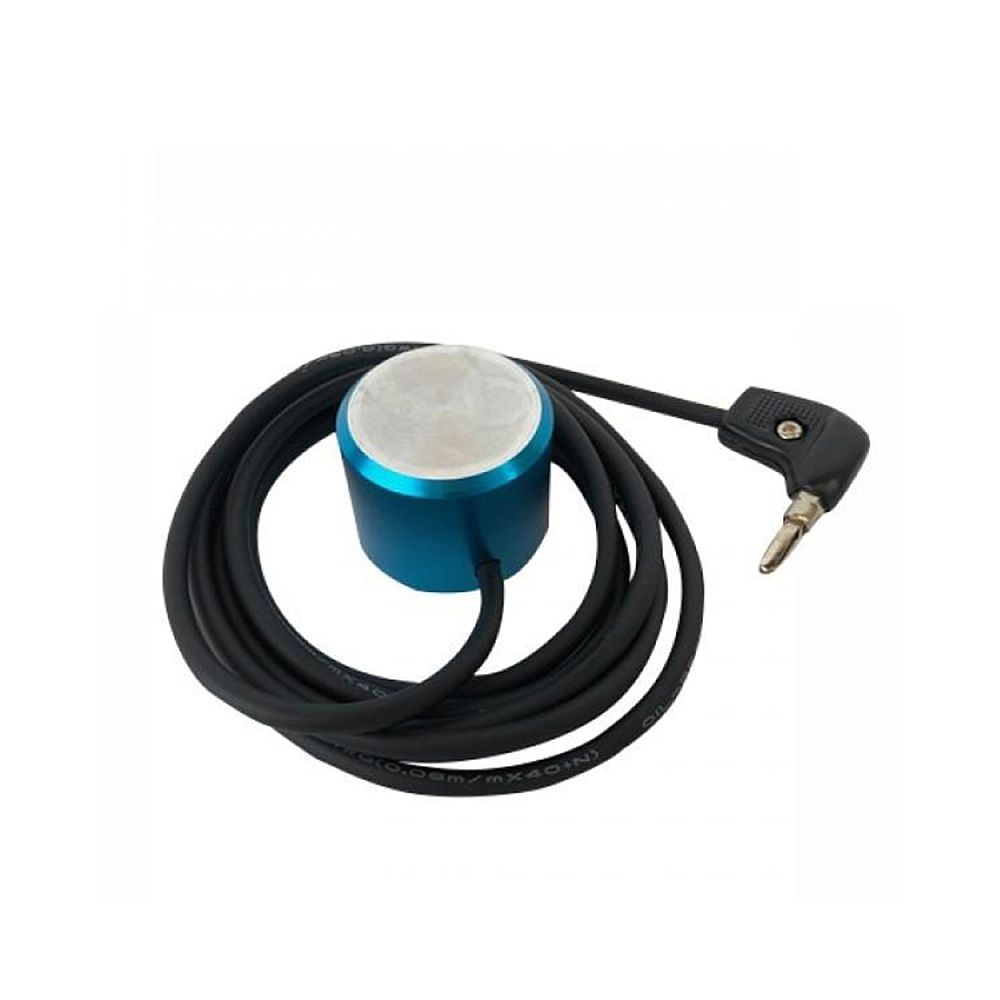

Maskinen leveres med berøringssensor for Z-aksen. Hver gang du setter inn et nytt verktøy i spindelen, må du måle lengden på verktøyet på nytt i forhold til den bearbeidede delen eller arbeidsflaten. Sensoren kobles ganske enkelt til en port på gantryet, plasseres under verktøyet, og deretter stilles lengden automatisk inn i UCCNC-programmet ved å klikke på AUTO Touch-off-knappen.
Minimumskrav til PC eller bærbar PC for UCCNC og Vectric-programvare:
– Prosessor: 2 GHz
– RAM: 4 GB
– Lagringsplass: 16 GB
– Operativsystem: Windows 7, 8, 10, 11
– Annet: USB-A-port + Ethernet-port
Bærbar PC og Vectric CAD/CAM-programvare er ikke inkludert.
– Type: i2R A24
– Anbefalt bruk: Håndverk
– Spindel (230V): 2200 W
– Spindelkjøling: Væske
– Spennhylsetype: ER20
– Spennhylseområde: 1 – 13 mm
– Spindelhastighet: 0 – 24 000 o/min
– Maks. hastighet i X/Y-aksen: 6000 mm/min (83 mm/s)
– Maks. hastighet i Z-aksen: 2000 mm/min (33 mm/s)
– Vandring: Kuleskrue 16 mm + prismatiske føringsskinner
– X-akseområde: 610 mm
– Y-akseområde: 1220 mm
– Z-akseområde: 150 mm
– Støvoppsamlingsport: 100 mm
– Grensesnitt: UCCNC (PC med Windows OS)
– Maskindimensjoner (LxBxH): 1650 x 950 x 770 mm
– Maskinvekt: 150 kg
– Transportmål (LxBxH): 1670 x 1000 x 840 mm
– Transportvekt: 188 kg
Innhold i pakken:
– CNC-maskin A24 med kontrollboks
– 2 x spennhylse ER20 (8 mm og 12 mm)
– Støvsko
– 2 x skiftenøkkel for spindel
– Berøringssensor for Z-akse
– UCCNC-lisens (ubegrenset)
– 4 x nedspenningsklemme
– Ethernet-kabel
– Fettpistol
